交联度测试仪操作与应用指南

　　交联度测试仪是用于测定高分子材料（特别是光伏组件封装用乙烯-醋酸乙烯酯共聚物EVA胶膜、背板等）交联程度的专用分析仪器。其原理是基于试样中未交联（可溶）部分在特定溶剂（如二甲苯）中可被萃取分离，通过测量试样在萃取前后的质量变化，计算出交联凝胶含量，即交联度。准确的操作对评价封装材料的固化质量、优化层压工艺有参考意义。

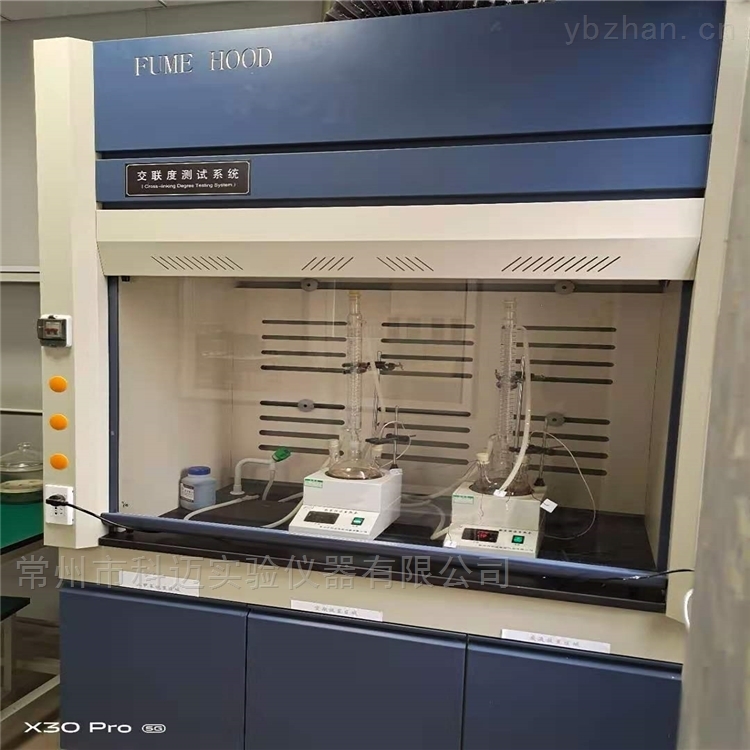

　　仪器原理与系统构成：交联度测试主要基于索氏萃取法或改良的热溶剂萃取法。一套典型的测试仪通常由加热单元、冷凝回流单元、萃取容器（玻璃烧瓶、铁丝笼或特定样品容器）、精密分析天平以及必要的实验室通风设施（如通风橱）组成。加热单元提供稳定热源使溶剂沸腾；冷凝单元确保溶剂蒸汽冷凝回流，持续对样品进行萃取；分析天平用于精确称量。


　　测试前的准备工作：

　　1.安全与环境准备：测试常用溶剂（如二甲苯）具有挥发性和一定毒性，所有操作必须在通风良好的环境下进行，选在通风橱内操作。操作人员需穿戴实验服、防护手套和护目镜。检查通风系统工作正常，准备适当的化学品废液回收容器。

　　2.仪器与器具检查：检查各玻璃组件（如烧瓶、冷凝管、样品篮）是否清洁、干燥、无裂纹。检查加热套、温控装置工作是否正常。确保冷却水循环畅通（对于水冷式冷凝管）。准备干燥器（内装变色硅胶等干燥剂）和称量皿。

　　3.样品制备：从待测材料（如层压后光伏组件中取的EVA样品）上剪取一定质量的样品。样品需尽量剪碎成小颗粒（如2mmx2mm以下），以增大溶剂接触面积，缩短萃取平衡时间。用不溶于溶剂的金属丝网（如不锈钢丝网）制作小袋，或用仪器配套的专用样品容器。同时准备数份样品进行平行测试，以提高结果可靠性。

　　标准测试程序：

　　1.样品干燥与称重（初始质量M1）：将制备好的样品放入称量皿，置于干燥器中干燥一段时间（如4小时以上）以去除水分。取出后，在分析天平上迅速、精确地称取样品和样品容器（如丝网袋）的总重量，记为W1。将样品（不含容器）取出后，再称量空容器的重量，记为W2。则样品初始干重M1=W1-W2。精确记录数据。

　　2.萃取过程：

　　◦在萃取烧瓶中加入足量的特定溶剂（如二甲苯），液面需能全浸没后续加入的样品容器。

　　◦将装有样品的容器小心放入烧瓶中，确保溶剂能全浸润样品。连接冷凝回流装置。

　　◦开启加热，调节温度使溶剂保持平稳沸腾回流。控制温度不宜过高，以防止暴沸。萃取时间需根据材料类型和标准规定执行，通常为数小时（如EVA胶膜常采用二甲苯萃取8小时）。在此期间，溶剂蒸汽上升、冷凝、滴落，持续冲洗、溶解样品中的未交联部分。

　　3.样品后处理与称重（最终质量M2）：

　　◦萃取时间结束后，关闭加热。待溶剂温度降低后，小心取出样品容器。将样品连同容器转移至通风橱内，沥干大部分溶剂。

　　◦然后将样品放入真空干燥箱，在适当温度（如140℃左右）下干燥，以去除残留的溶剂。干燥时间需足够（如2小时以上），直至样品恒重。

　　◦干燥完成后，将样品转移至干燥器中冷却至室温。再次精确称量样品和容器的总重量，记为W3。则萃取并干燥后的样品最终质量M2=W3-W2。

　　4.计算与分析：交联度（凝胶含量）通常以质量百分比表示，计算公式为：交联度(%)=(M2/M1)×100%。计算多组平行试验结果的平均值和偏差，评估测试的重复性。如果偏差过大，需分析原因，如样品不均匀、萃取不充分、干燥不或称量误差等。

　　注意事项与维护：必须严格遵守化学品安全操作规程，妥善处理废液。不同材料（如不同类型EVA、POE）的萃取溶剂、温度和时间可能不同，应遵循相应的国际、国家或行业标准（如UL、IEC标准）或材料供应商提供的测试方法。定期清洁和维护仪器，特别是玻璃器皿的清洁度会影响结果。分析天平需定期校准。称量过程动作要快，防止样品吸潮。记录完整的测试条件、样品信息、称量数据和计算结果，形成可追溯的报告。
